Filmpjes:
Test 1: Standaard heli met 5000 mAh 6 cells accu en 1500W motor: 2.4 KG
Camera buiten de heli
Test 2: Heli met alle electronica erop: 3 KG
|
Camera in de heli |
Camera buiten de heli |
Test 3: Voet met fotocamera toegevoegd, normale dubbele rotorkop: 3.5 KG
|
Camera in de heli |
Camera buiten de heli |

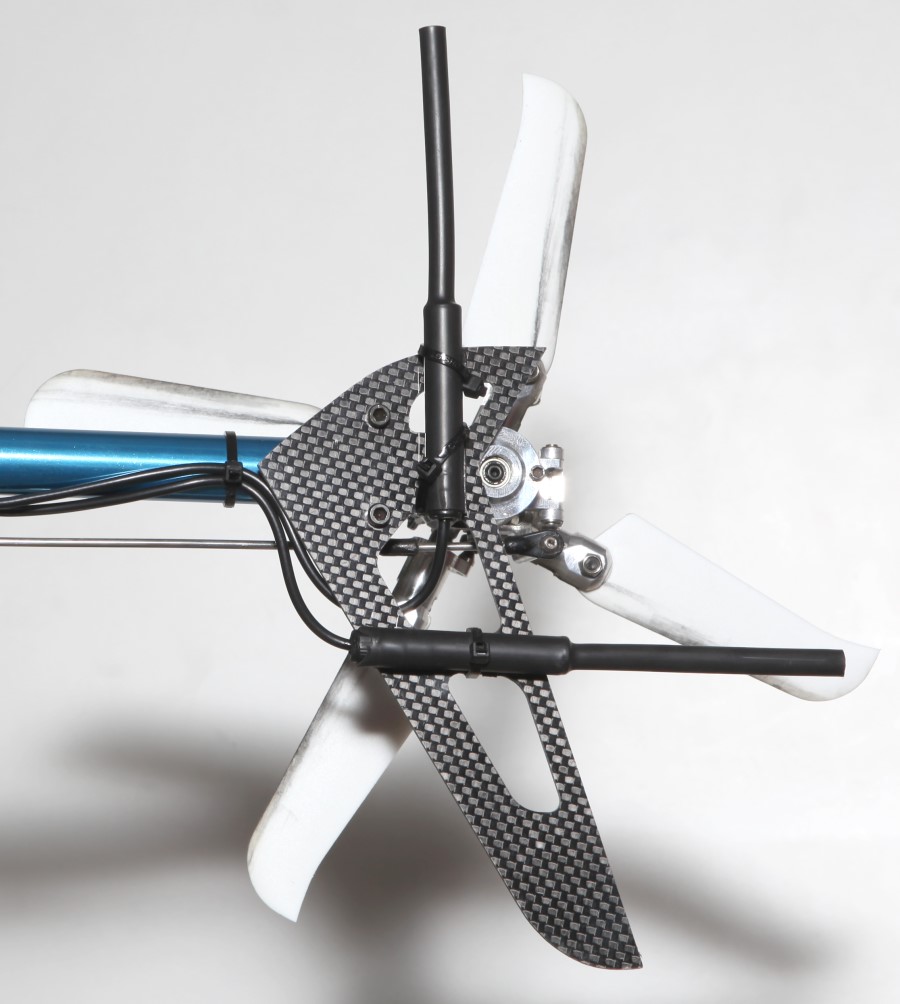

Test 4: Quad RotorHead en Quad Tail:
Gemonteerd: Helicommand ingesteld op 45 graden swashplate verdraaiing
test4.1: Rigid Settings staan nog niet goed afgesteld
Op internet aan het zoeken naar de juiste waardes voor een Trex 500
Zelf de juiste instellingen bepalen is het beste
230V omvormer geleend zodat laptop aan auto-accu in-the-field kan werken
In-the-field verschillende settings getest, maar de wind is eigenlijk veel te hard
Zonder gekruisde stokken onder de heli te gevaarlijk om echt goed te testen
Thuis de Quad Head beter uitgelijnd en proberen verder te balanceren
Trillingen blijven aanwezig, het lukt niet om ze helemaal weg te krijgen
Zaterdagavond de camera-voet en de recorder eraf halen, originele pootjes terugplaatsen
Zondag als de wind het toelaat weer in-the-field de settings aanpassen
QuadHead Flybarless is niet stabiel te krijgen, vlucht onmogelijk
Normale head teruggezet, rigid mode uitgeschakeld
Test 4.2: Testvlucht met quad-tail en zonder foto-voet is succesvol
Camera buiten de heli
Test 5: Fotocamera gemonteerd:
Onderdelen in de Heli:
ARF kit Trex 500 CarbonFiber and full Metal Edition - Koko Heli Shop
2 paar originele Align Carbon Fiber MainBlades - Quartel.nl
85A ESC - Mystery Hobby
1700 RPM/V (KV) Motor 1500 Watt - Mystery Hobby
5000 mAh 6s 22.2V 30C Lipo voor de Motor - Mystery Hobby
2600 mAh 3s 11.1V 30C Lipo voor de Electronica - Mystery Hobby
Helicommand Rigid - HeliGuy.com
RVOSD GPS OSD System - Rangevideo.com
PAL High Resolution FlightCamera 4mm F1.2 - Shenzhen EEP Industry Co. Ltd
Quad Head - RC-Expert.com
Quad Tail - CNCHelicopter.com
4-channel video recorder naar 32GB SD-Card - ChinaVehicleDVR
Camera Mount S-400 - Infinity-Hobby.com
Canon PowerShot A1100 IS - KameraExpress.nl
2x Walkera 2801Pro 8ch receiver - Helipal.com
2x Video zender 1.2Ghz 800 mW - correa-china.com
SMA stekkertjes, RF draad voor antenne verlenger, krimptang - Nedis.nl
Schroeven, Moeren, Inbussen RVS - RCScrewZ.com
Diverse losse onderdelen, Kabeltjes, Gereedschappen - HobbyManiac.nl
Microprocessor-brug tussen 2e receiver en functies van fotocamera - Zelfbouw
Besturing Heli:
Walkera 2801Pro 8ch transmitter - Helipal
Wifi Range Booster 750 mW - Radiolabs.com
Video ontvanger 1.2Ghz - correa-china.com
EVG920D Video Goggles - Prober
Besturing Fotocamera:
Walkera 2801Pro 8ch transmitter - Helipal
Wifi Range Booster 750 mW - Radiolabs.com
Video ontvanger 1.2Ghz - correa-china.com
8" 4:3 800*600 LCD screen TM-8200 - VCAN
Overige
HeliCommand PC Interface - RCMarket.org
2x extra 5000 mAh 6s 22.2V 30C Lipo voor de Motor - Mystery Hobby
Reserve 1700 RPM/V (KV) Motor 1500 Watt - Mystery Hobby
WhishList:
Gestabiliseerde Camera Mount
EMAIL: info@rcschiedam.nl

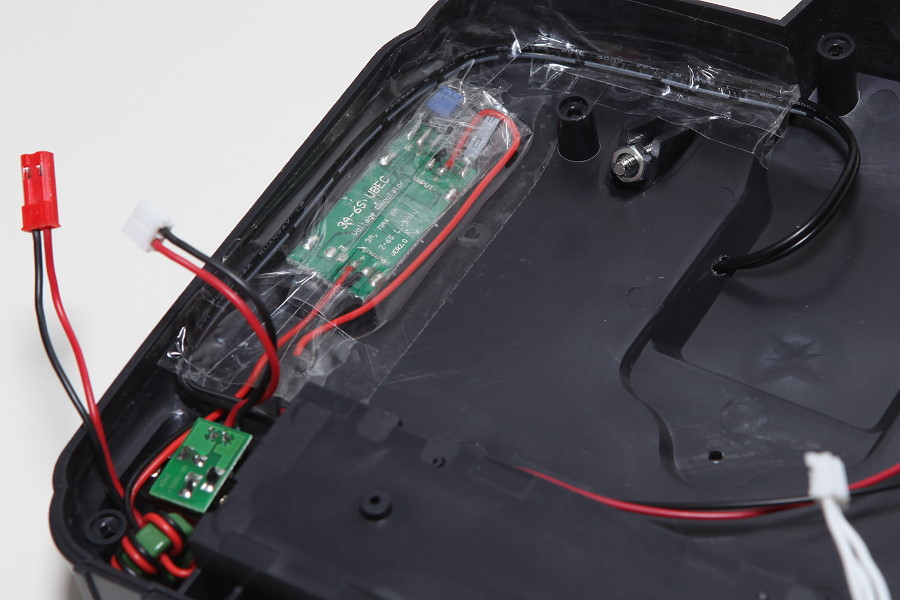

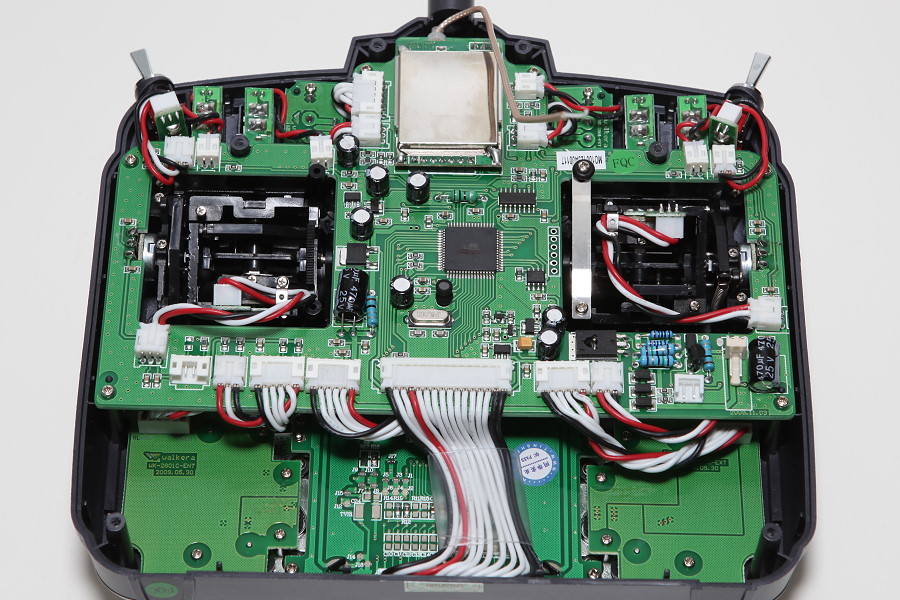

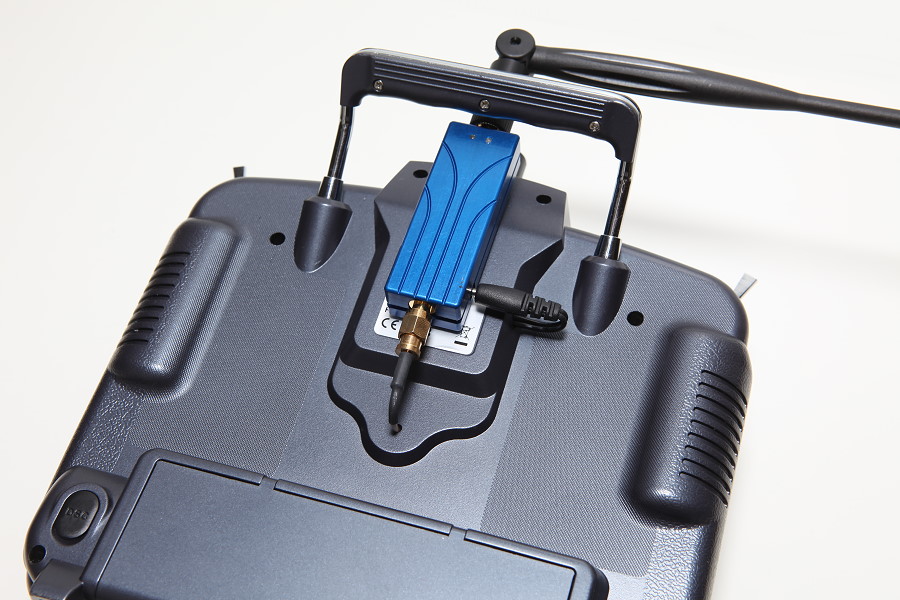

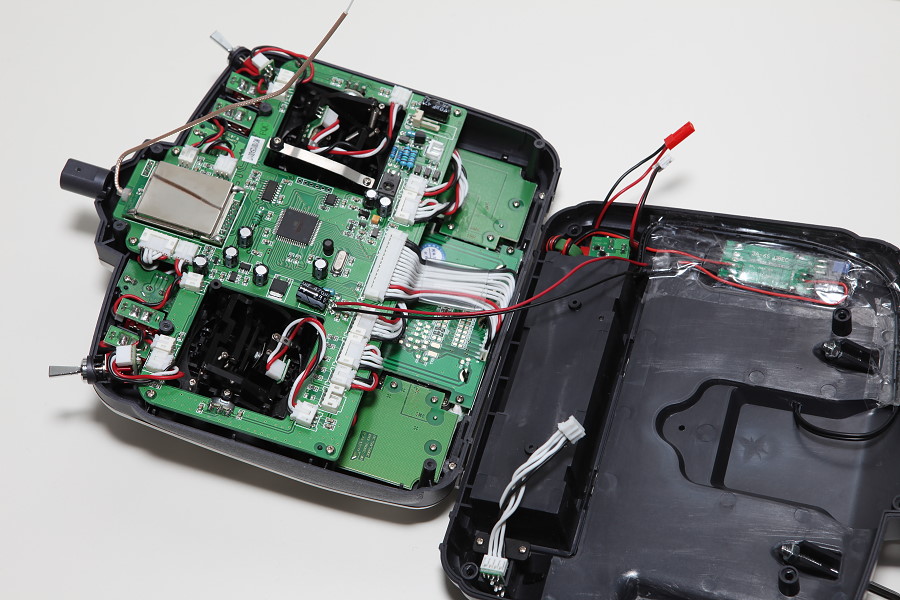

750 mW Wifi Booster op de Walkera Zender:

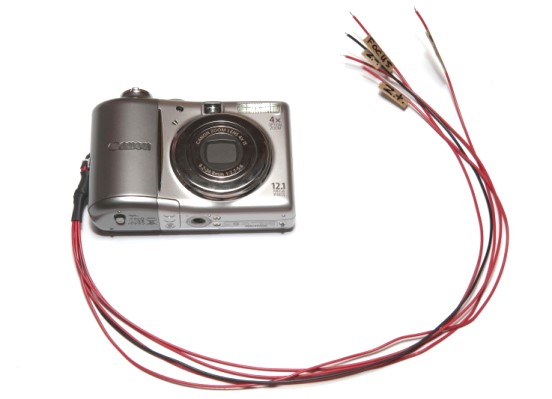

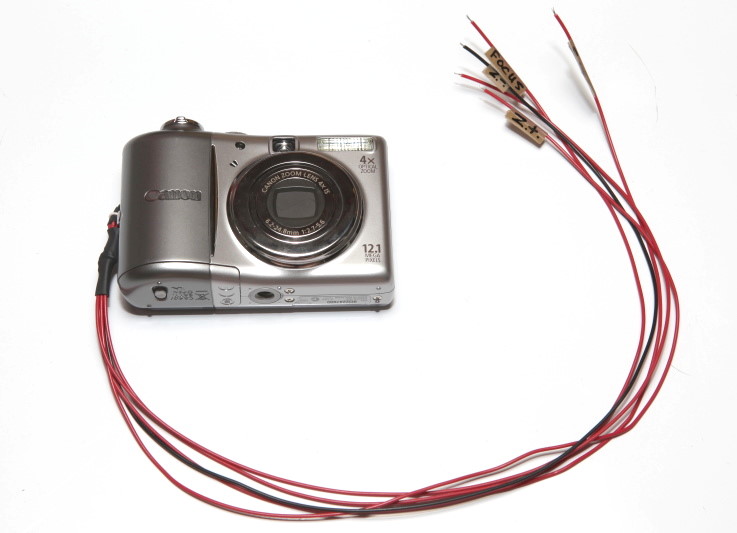

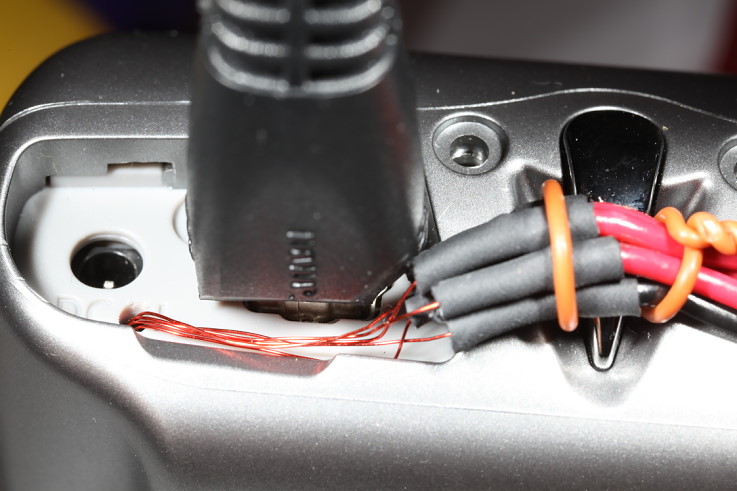

Fotocamera ombouwen tbv remote control functies.

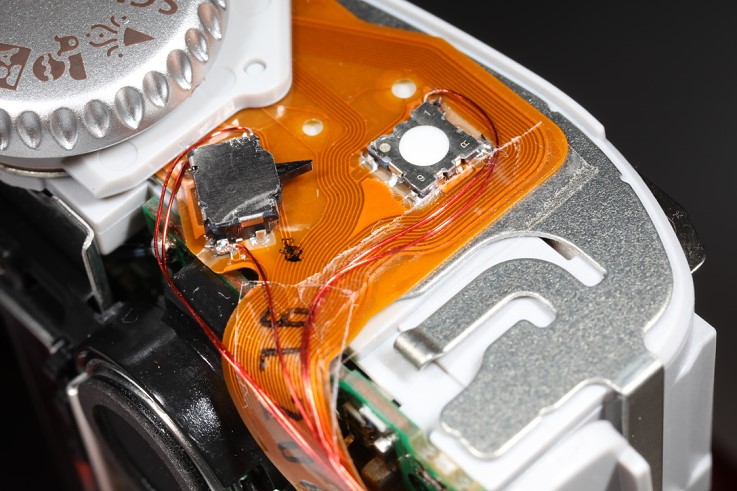

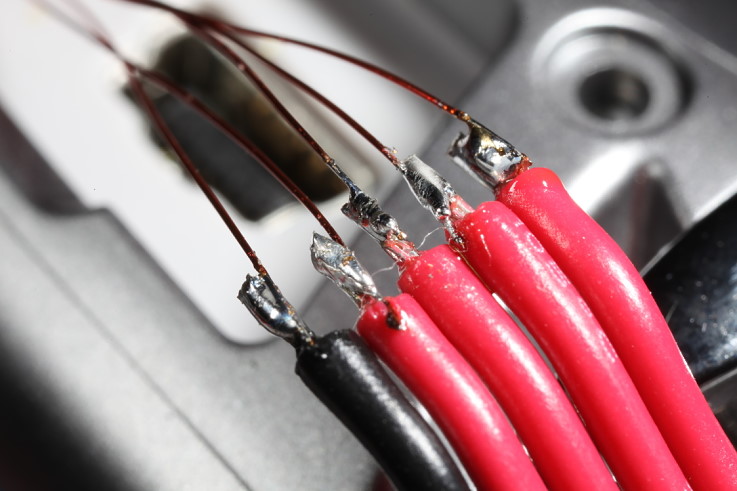

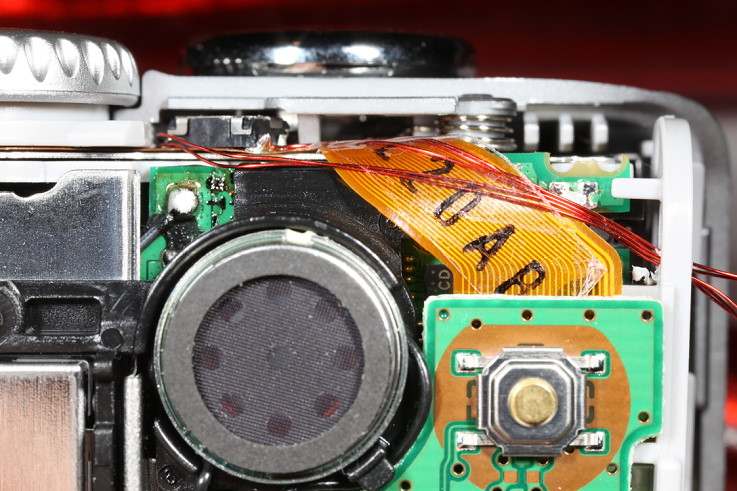

Spoelendraad op de signaal-pootjes van de knopjes solderen:

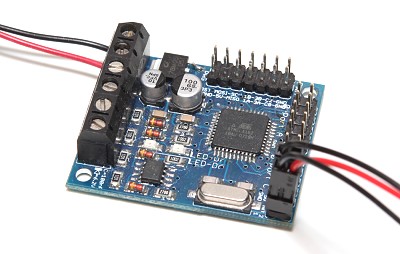

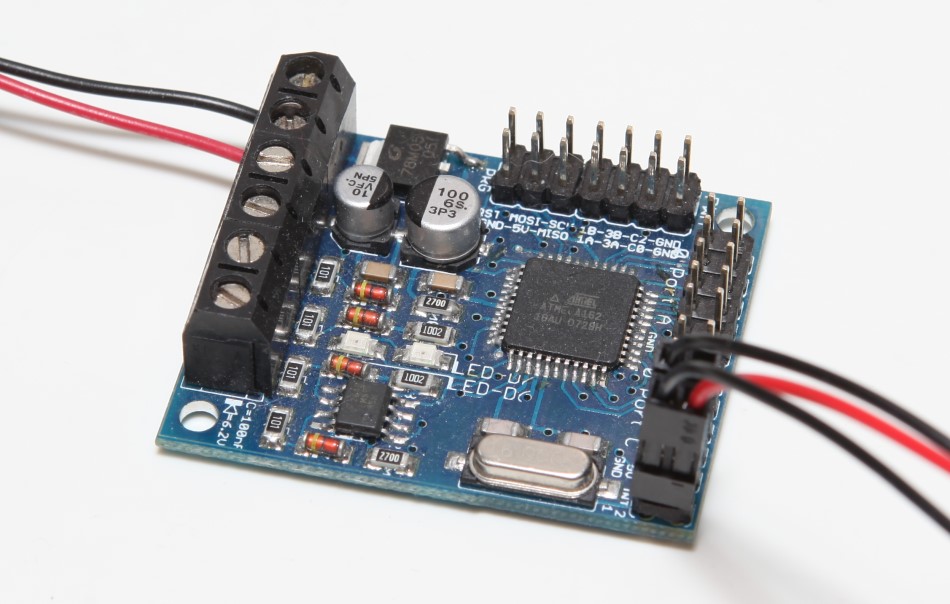

De tweede ontvanger in de heli zal servo signalen naar het microprocessorbordje sturen,
waar ze omgezet worden naar signalen die het fototoestel herkent als komend vanaf zijn knopjes:

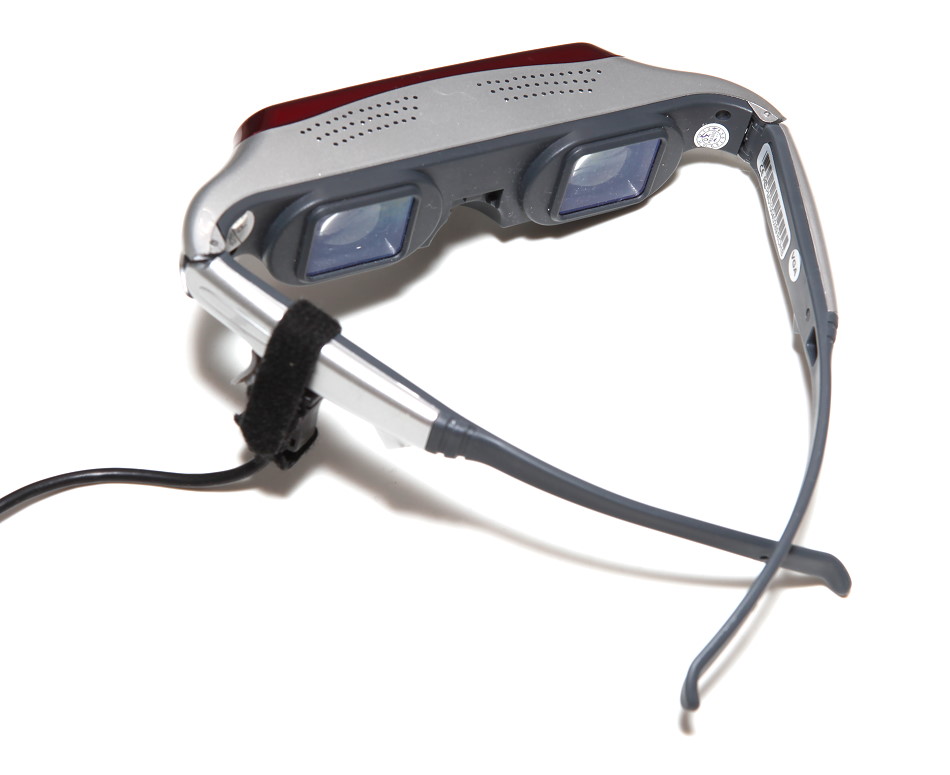

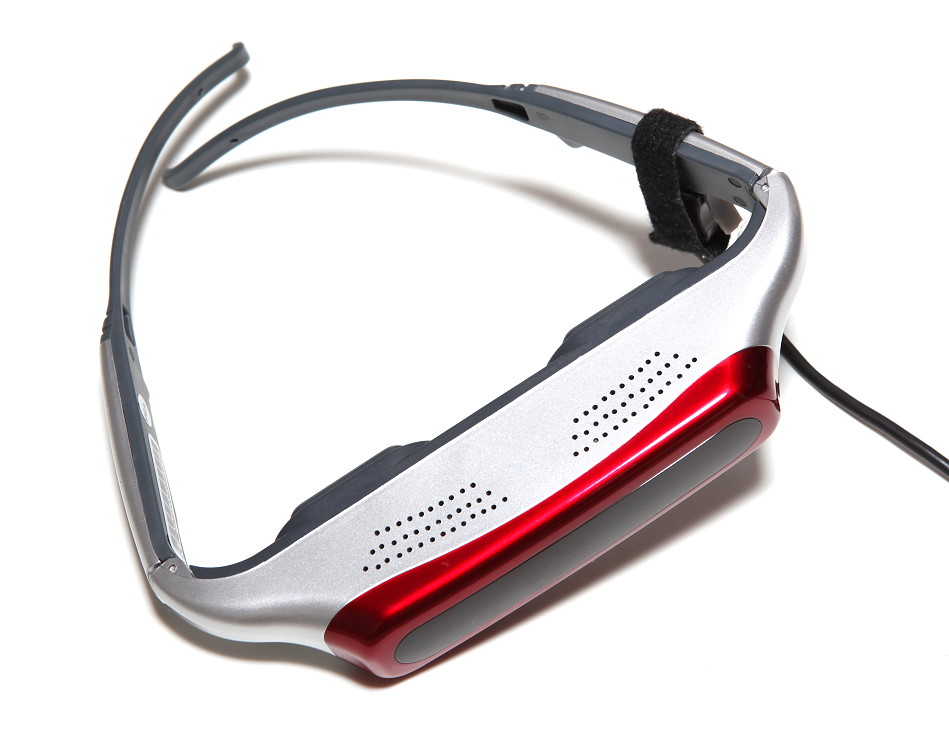

Videobril waarin live het beeld van de videocamera op de heli wordt weergegeven:

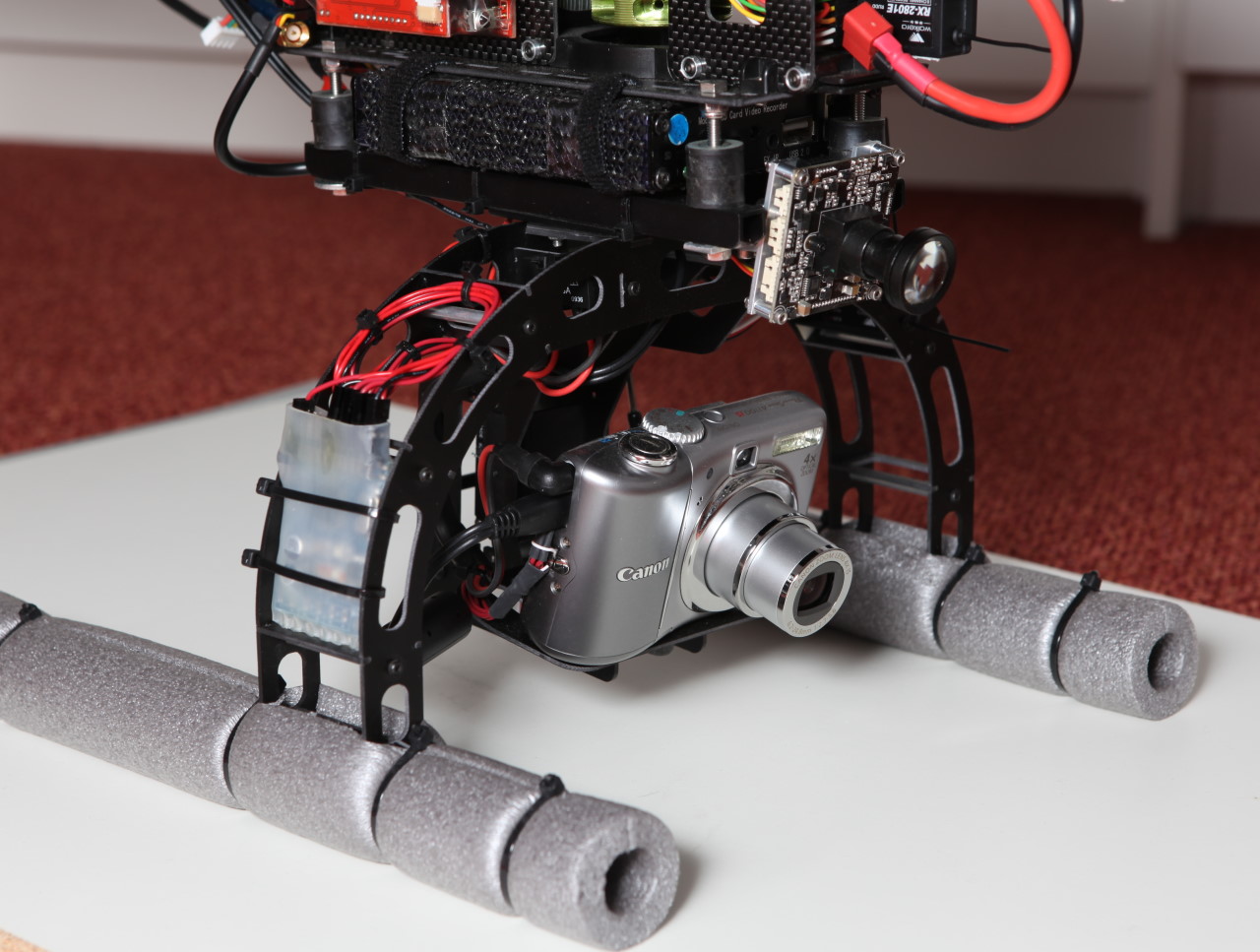

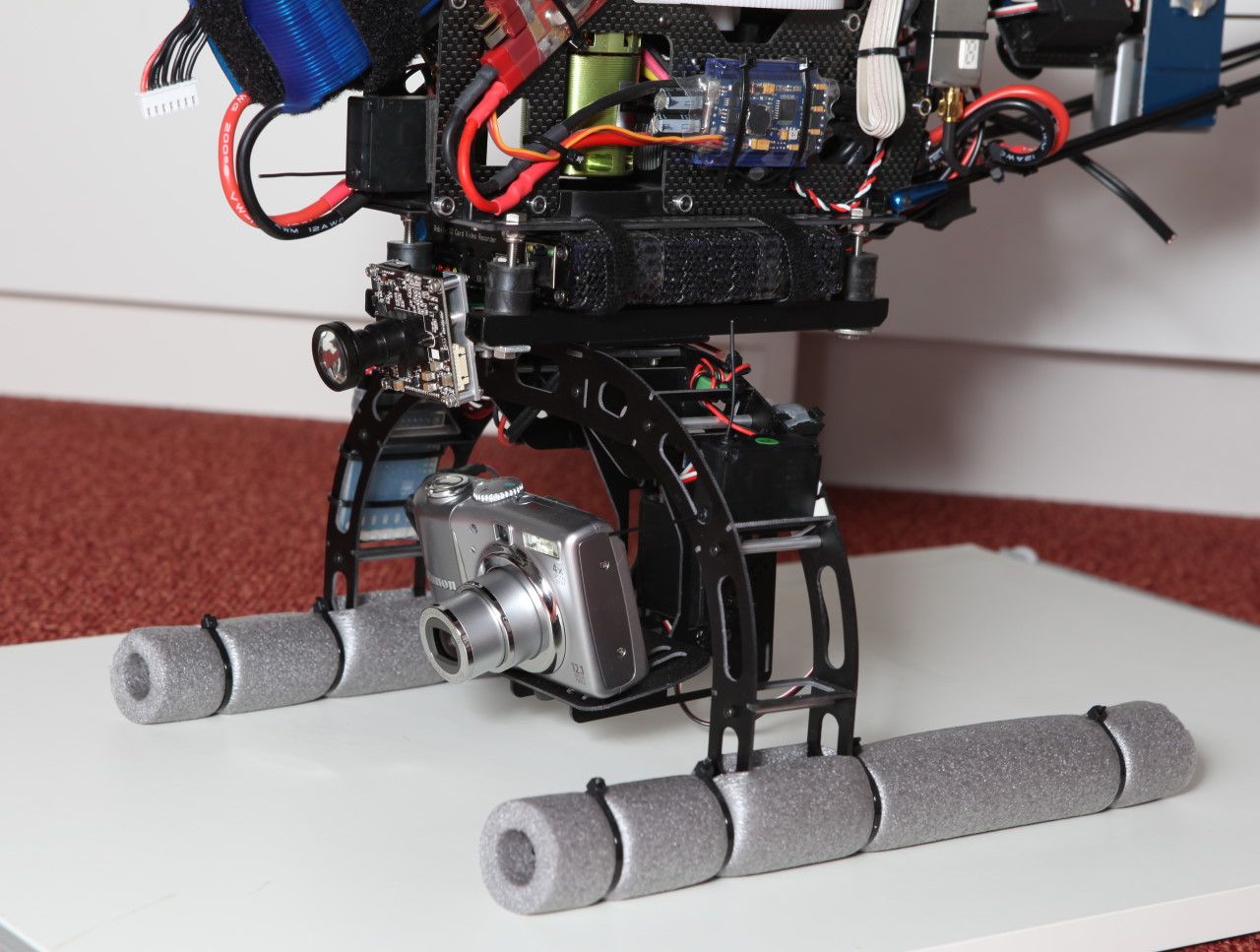

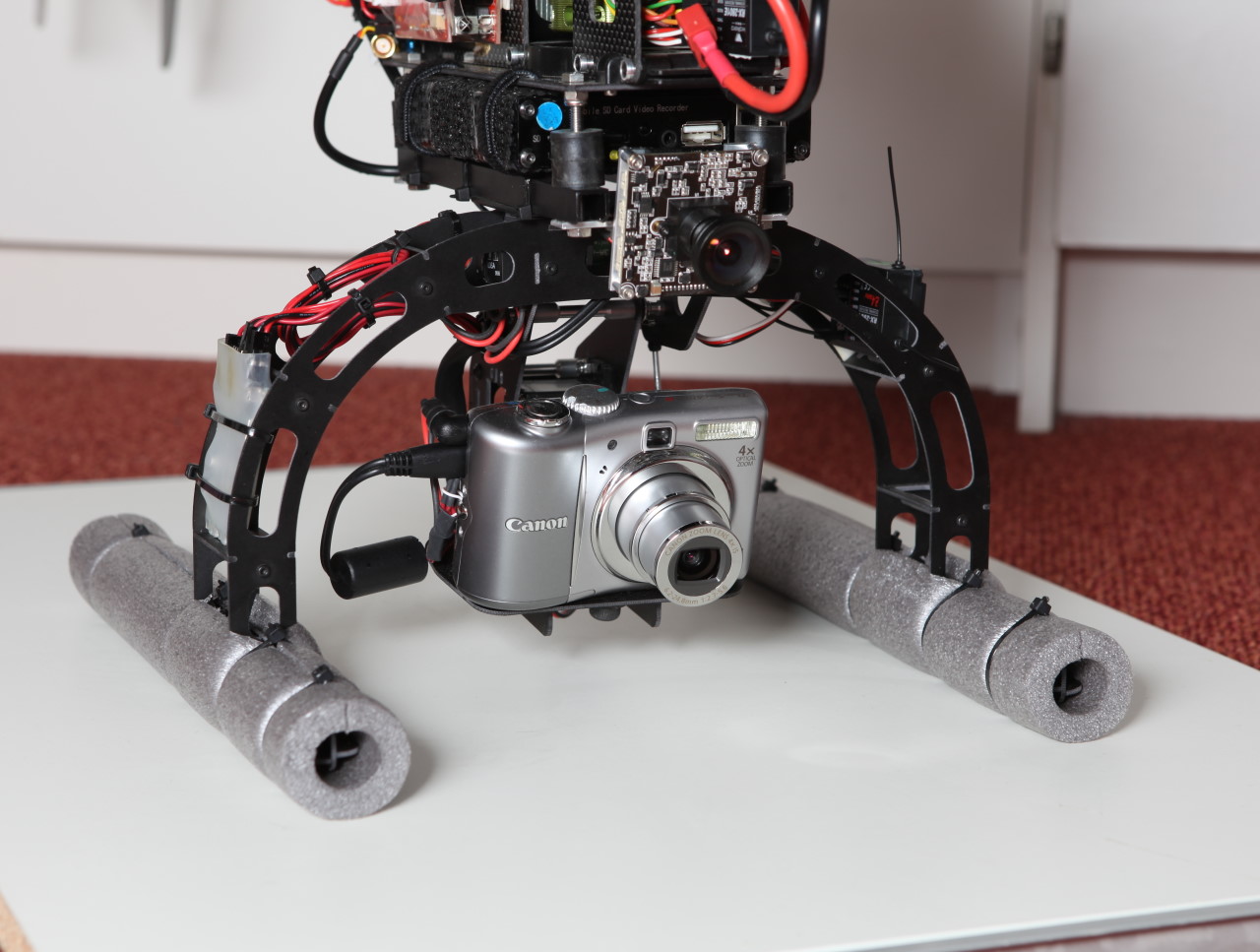

Cameravoet met fotocamera:

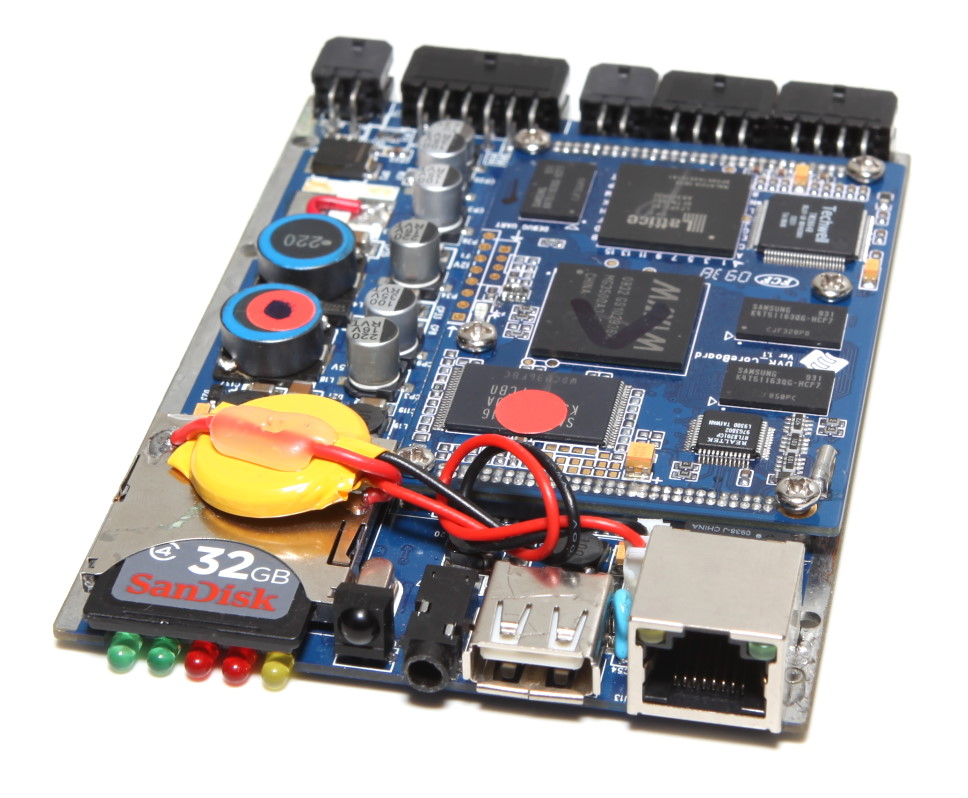

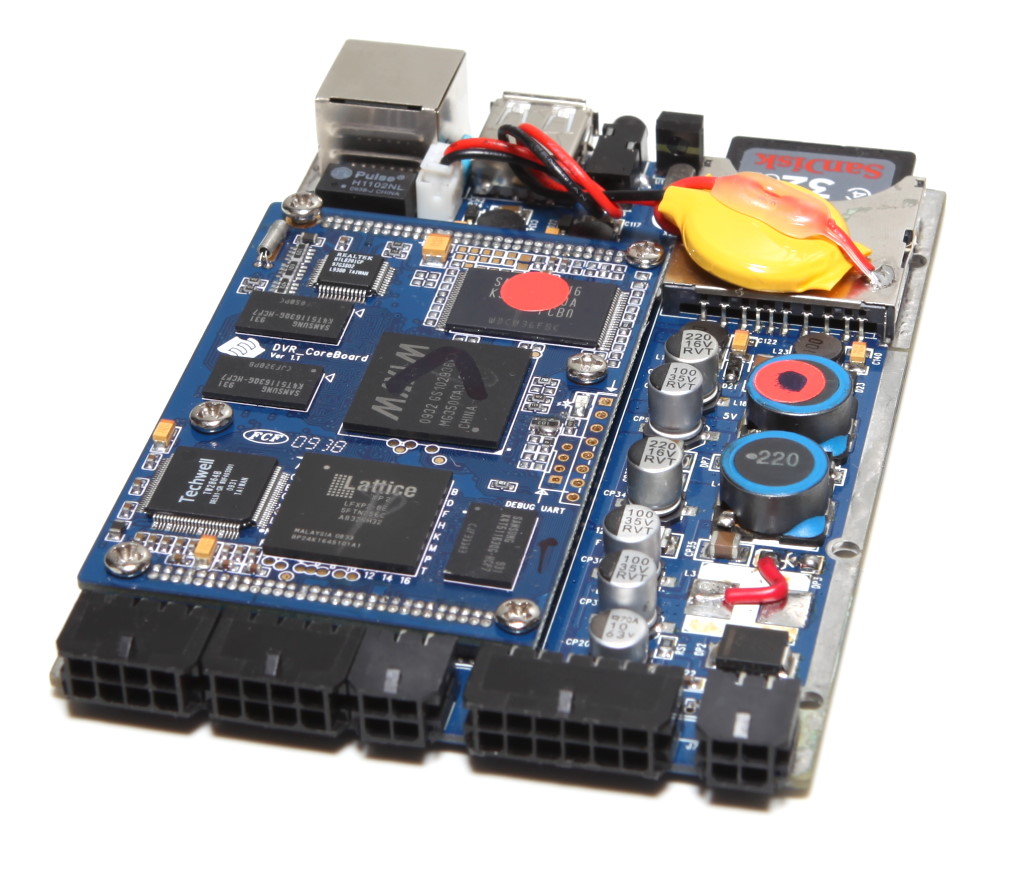

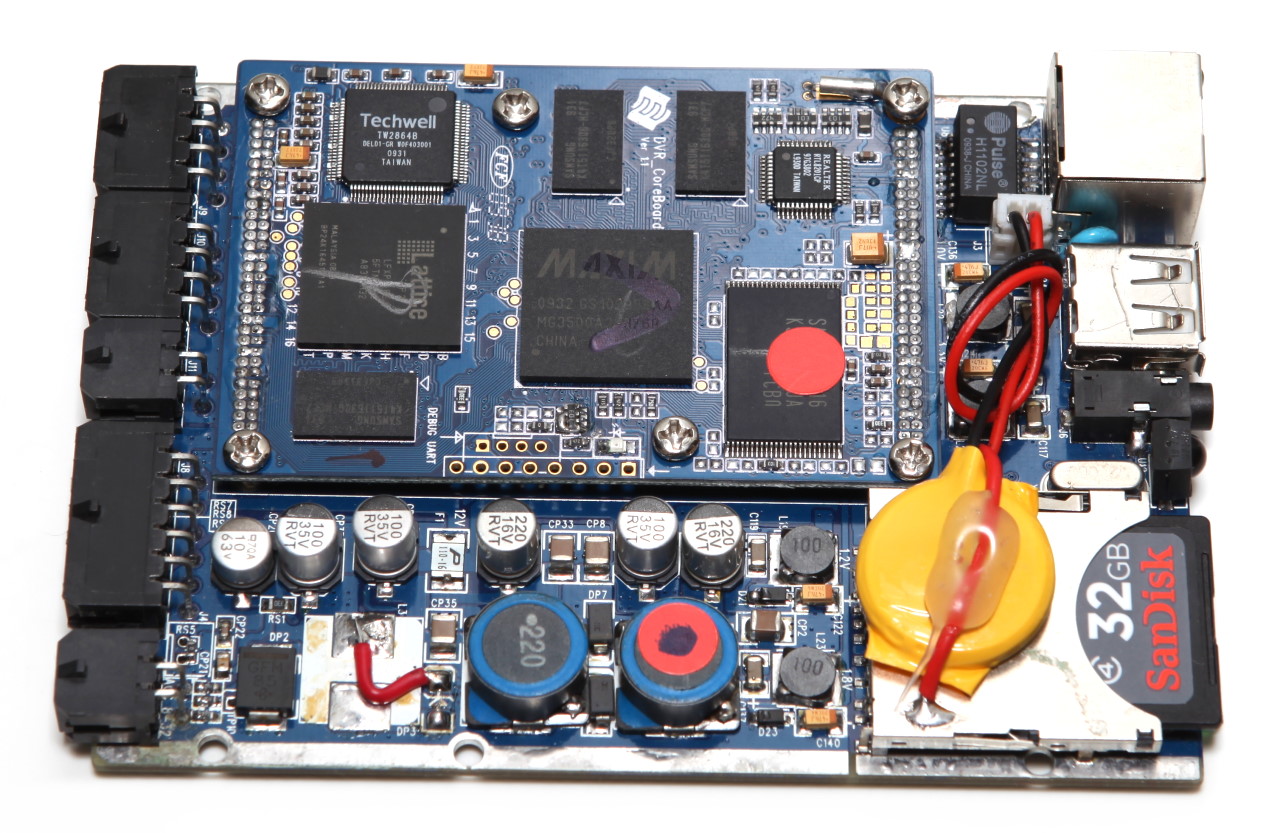

Digitale Videorecorder met 4 kanalen schrijft in H264 compressie naar een 32GB SD-Card:

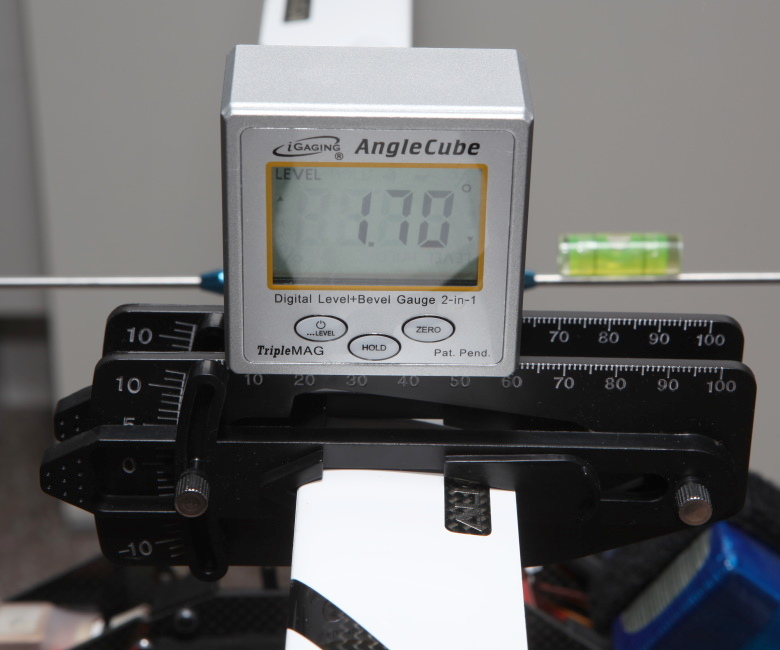

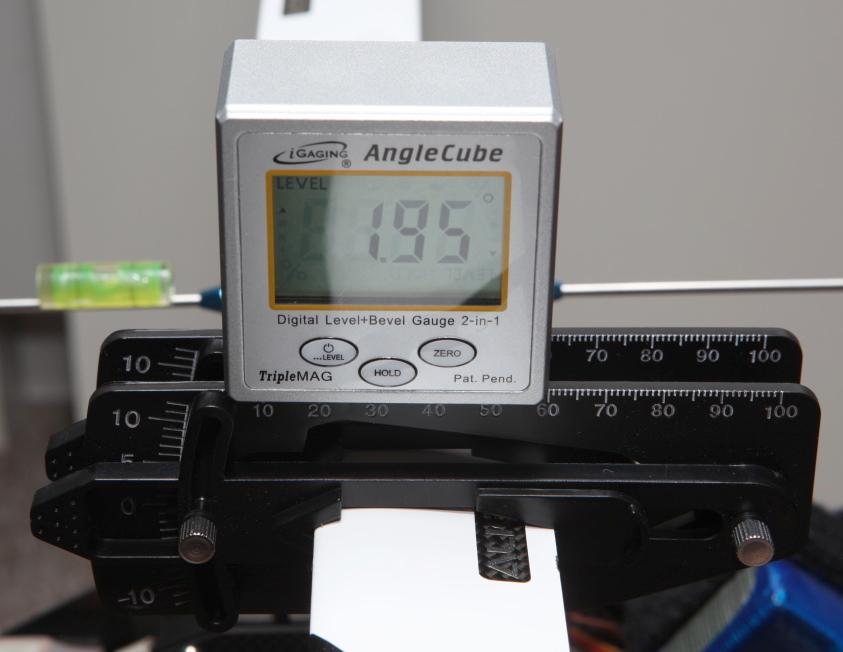

Blades uitlijnen:
Antenne's 5 gram zelf maken:
vertikaal: FlightCamera
horizontaal: FotoCamera
Nieuwe onderdelen:

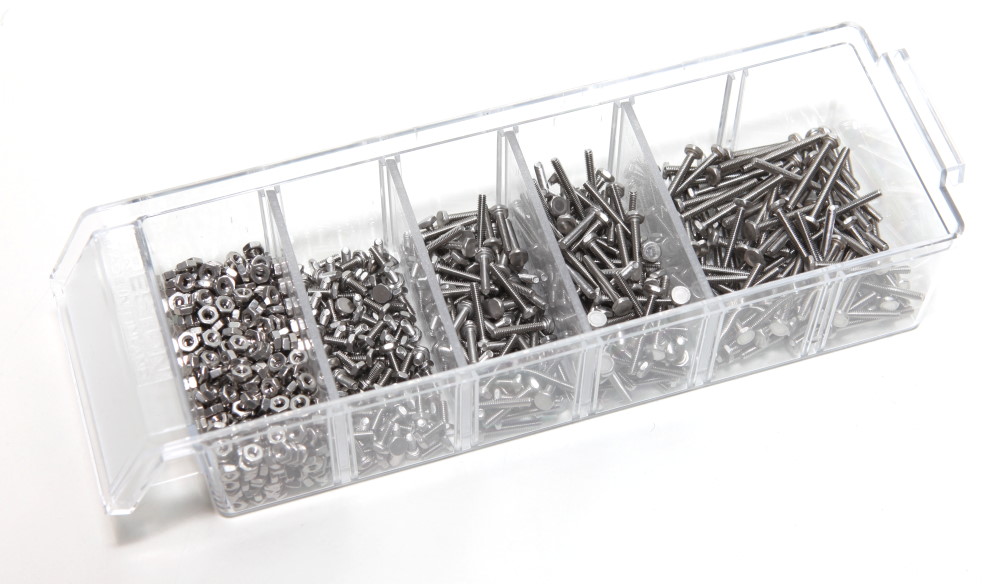

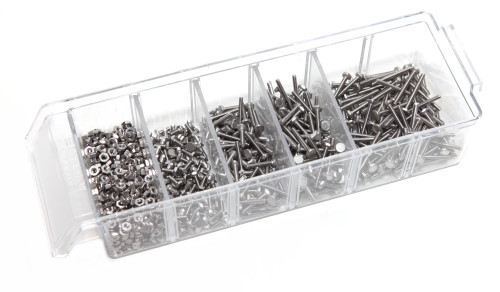

RVS M2 Bouten en Moeren

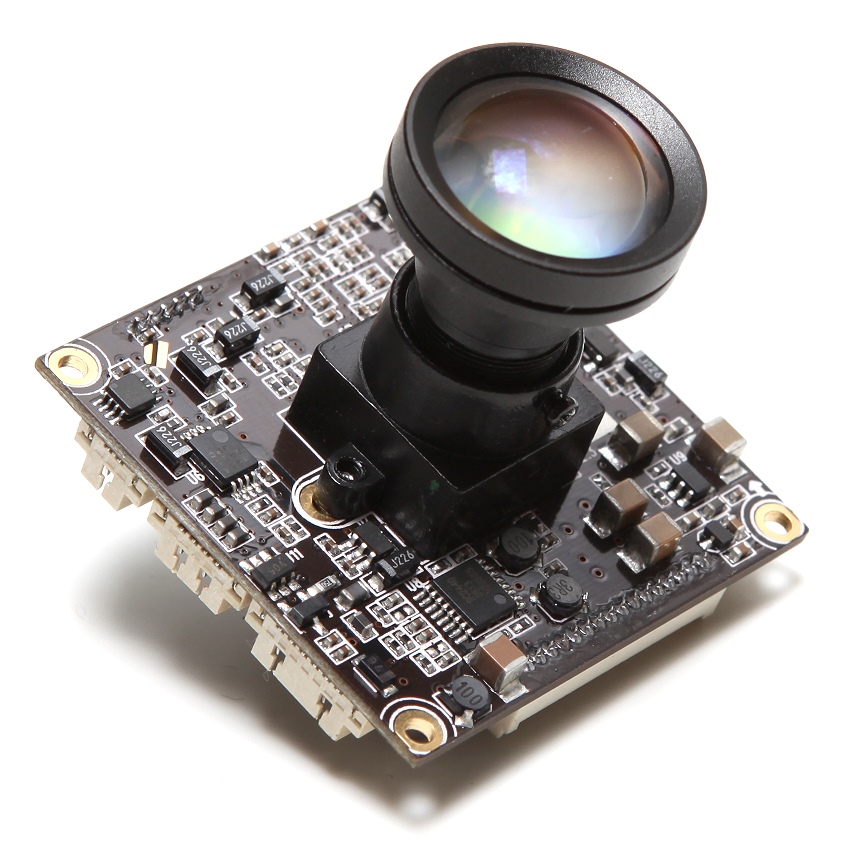

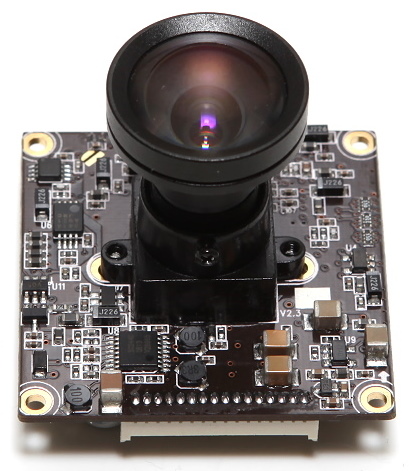

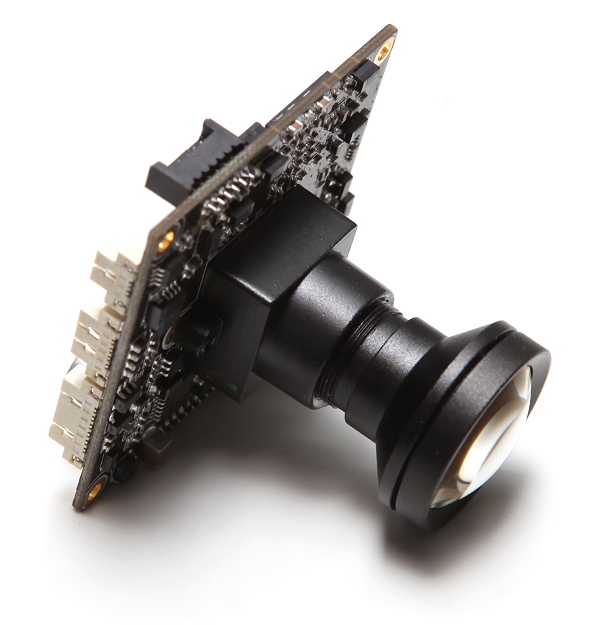

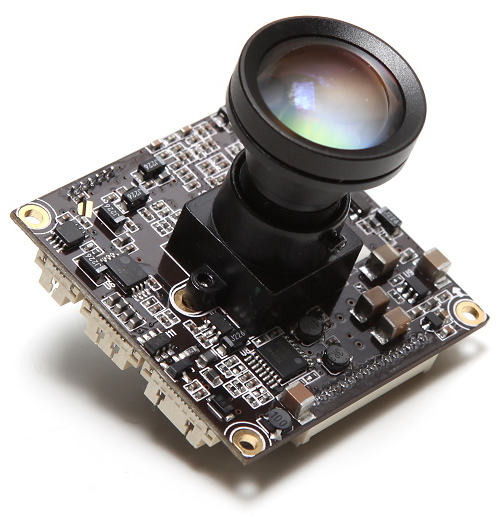

Nieuwe flight camera is binnengekomen: RCS-P100
Deze PAL CCD camera geeft een ontzettend scherp beeld
Super licht-sterke lens met F1.2 en 4mm kijkhoek, van 12 gram
Afmetingen printplaat: 42mm*42mm, 18 gram
Details: OSD, ATW/Col-Roll/Manual, WDR/BLC/ECLPS, Dig Img Stabilizer, 3D-DNR
Snachts ook perfect beeld, zeer geschikt voor NightFlying

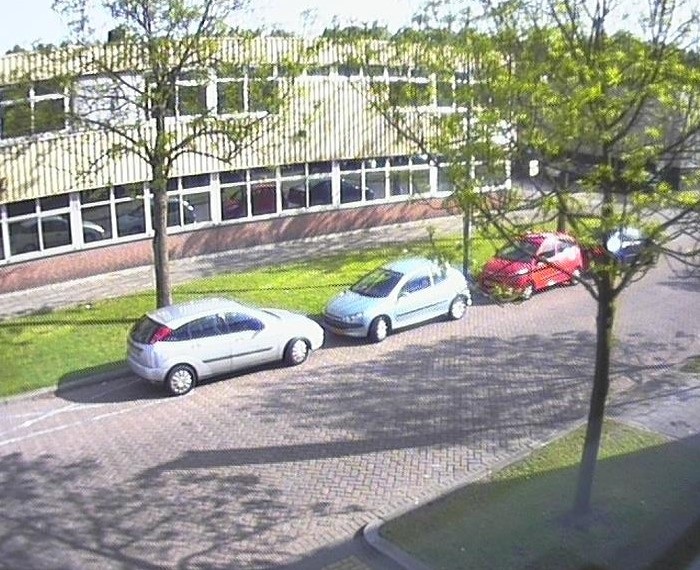

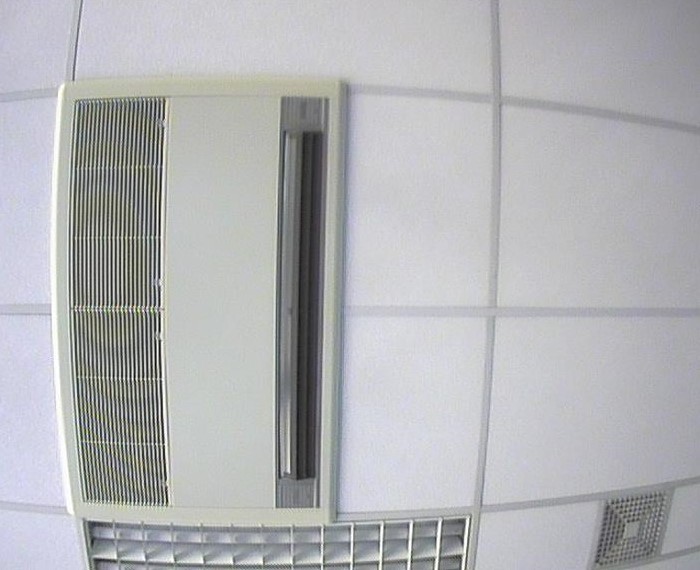

Screenshots uit videosignaal van RCS-P100 camera:

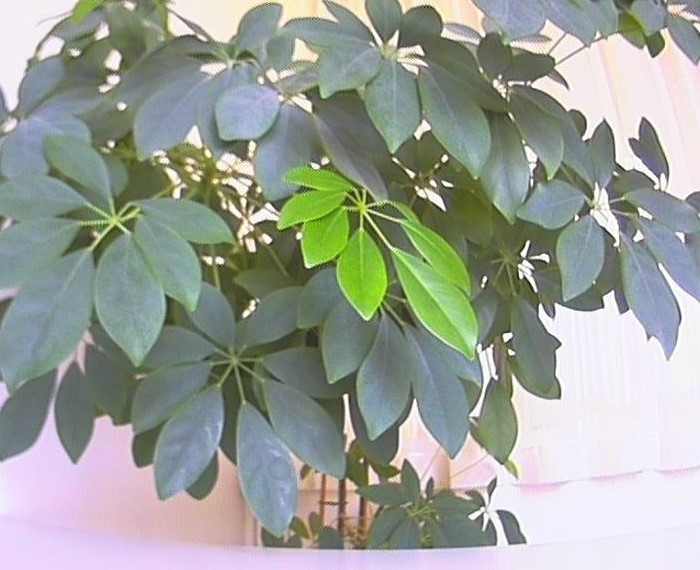

Overdag:

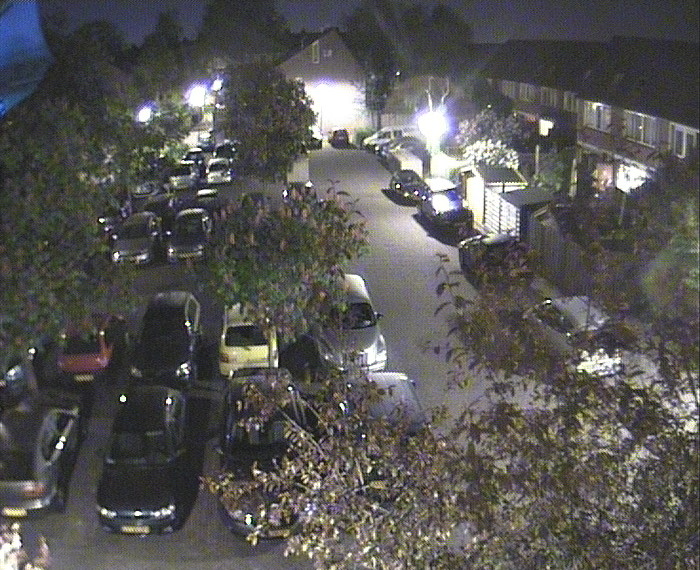

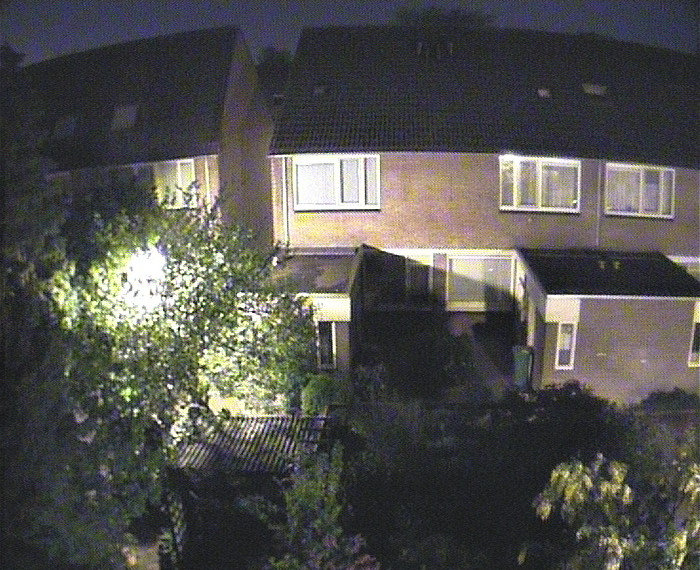

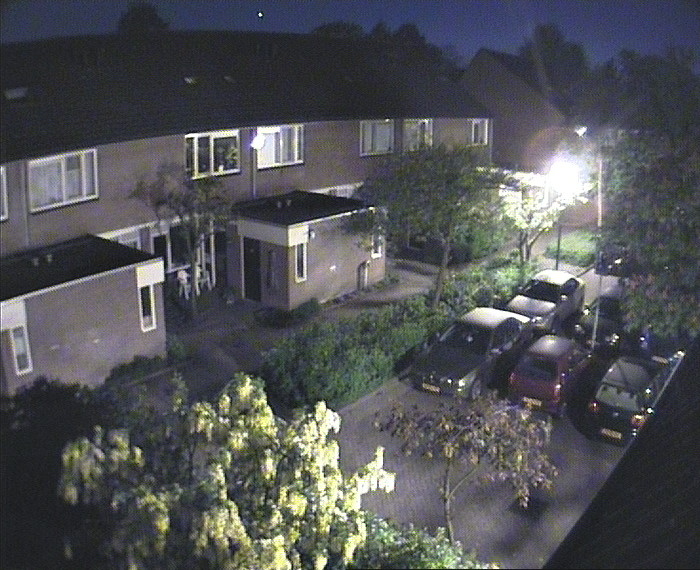

Middernacht:

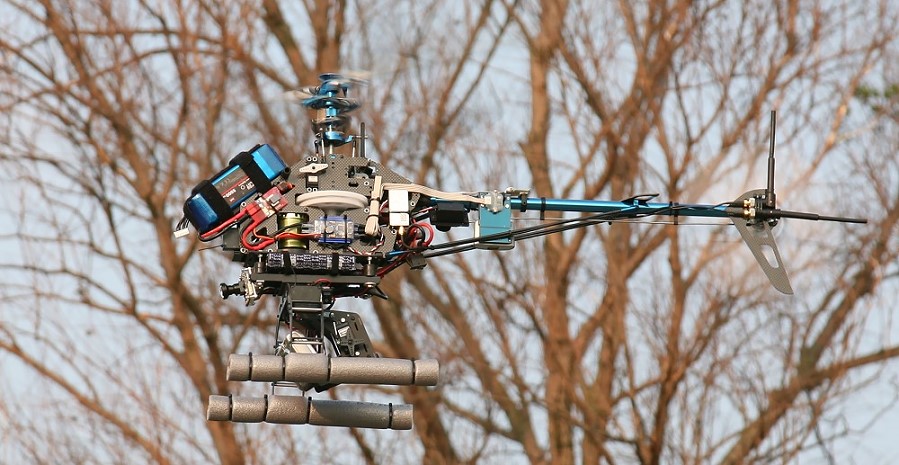

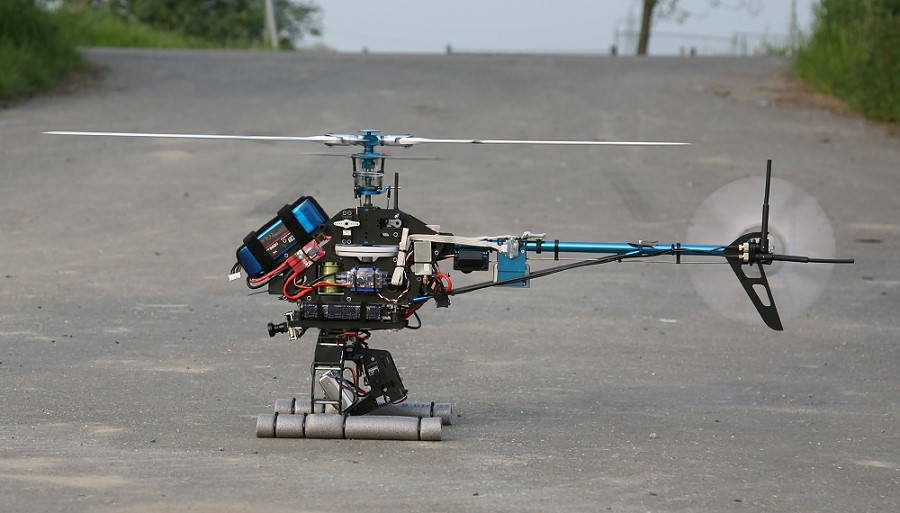

Huidige staat van de heli:
